前言

最近因为一个TCP转485的应用需求，刚好想到了还是可以采用雷赛的MS1这款PLC来实现。本文用于备忘记录作用。

正文

首先这个TCP转485这个直接采用填表即可。其实没有太多要写的东西。相反这次遇到的问题的，因为设备原先计划用远程模块配套使用的。没有去考虑到远程模块在使用有线网络的情况下，会占用了192.168.0 这个网段，这就导致了，原来出厂自带的192.168.0.8的IP和网关192.168.0.1是无法在进行使用。

今天的主要备忘就是记录变更MS1自带的IP和Gateway。

变更须知：

• MS1下存放IP和Gateway的D寄存器地址

  D8500 IP1
  D8501 IP2
  D8502 IP3
  D8503 IP4
  D8450 掩码1
  D8451 掩码2
  D8452 掩码3
  D8453 掩码4
  D8454 网关1
  D8455 网关2
  D8456 网关3
  D8457 网关4


• MS1用于激活新网络配置的M特殊继电器

  M8450 激活后自动变更OFF


• 采用网线通信时，不可变更

既然知道了采用网线无法变更，那么就需要我们先进行一个骚操作。先用昆仑的触摸屏的485先和PLC进行通信上。然后再去直接操作特殊寄存器，然后断电重启即可。

1.昆仑通态通信雷赛MP/MS系列驱动

雷赛MP系列PLC串口驱动.rar
链接: https://pan.baidu.com/s/14Z-QYstS_G_2oblKMJEZLg
提取码: 6amc

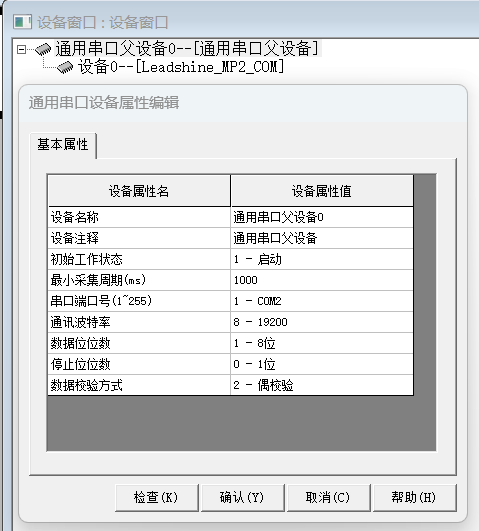

2.通信设置

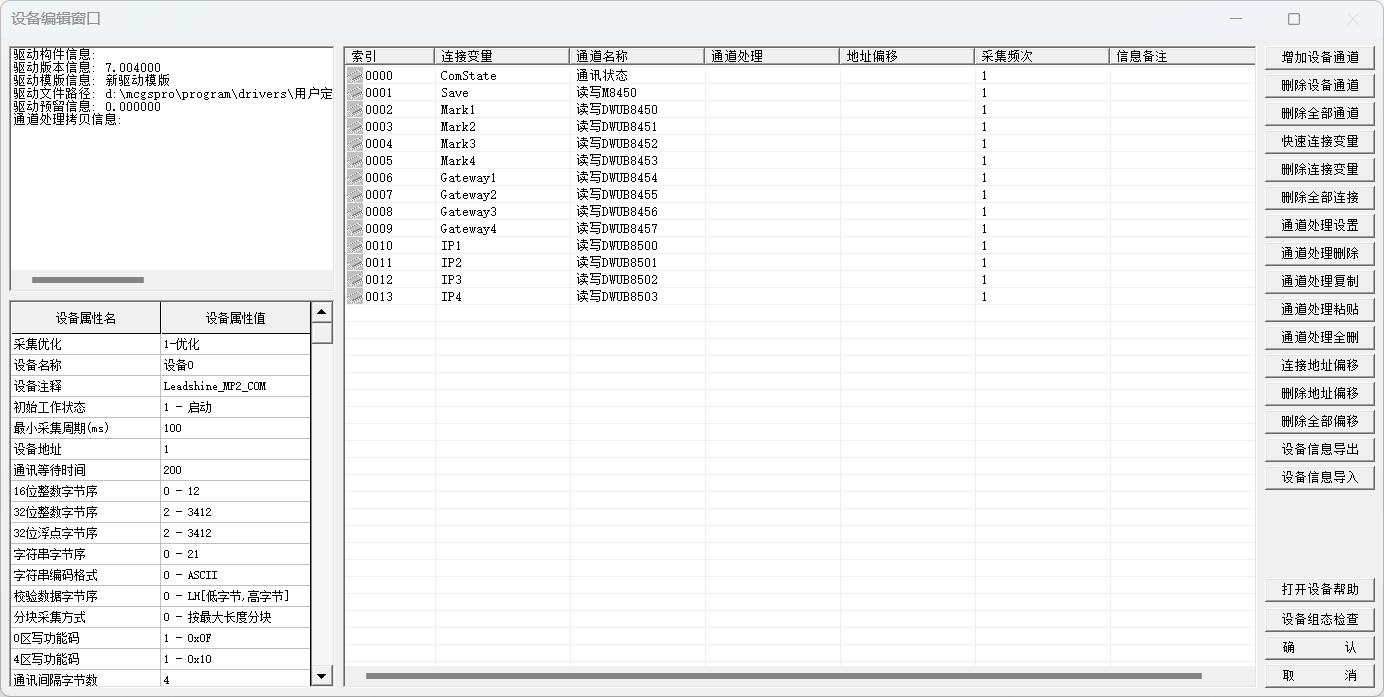

3.建立通信通道

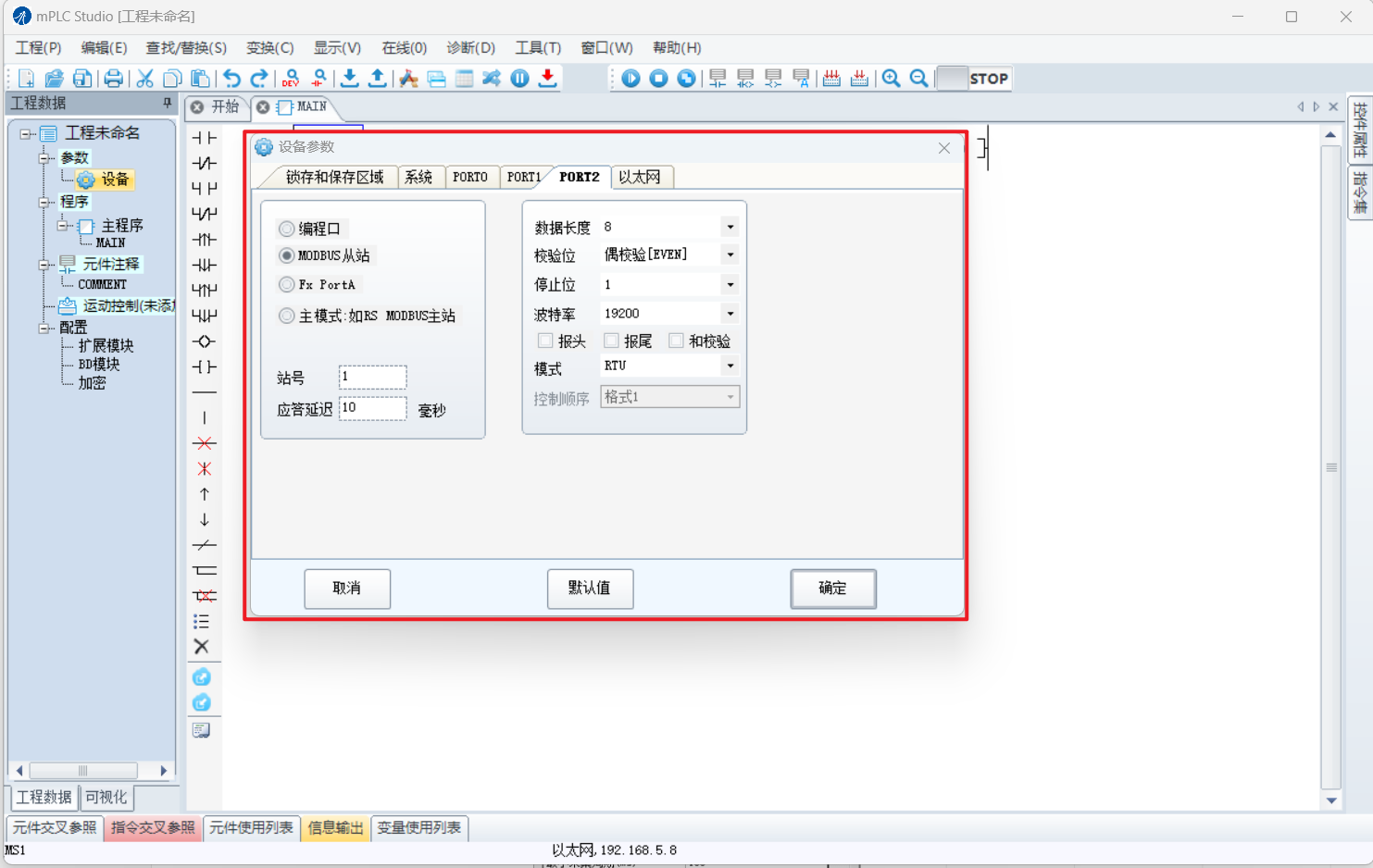

4.变更MS1的485通信设置

5.下载程序到触摸屏和PLC

6.变更完网络配置记得点击激活M8450特殊继电器。

7.断电重启即可

有时候手头并没有触摸屏或者232串口通信线的情况下，其实还可以通过PLC程序实现的方式，原理也很简单。就是利用M8002作为上电初始化并写入我们想修改的IP和Gateway网关，然后下载程序进去后，断电重启一下即可。

注意事项

如果实际使用中，因为网关和IP改错了，并在串口设置中并没有开启Modbus功能，导致无法正常连上PLC。可通过在通电的状态下，对外部拨码Run/Stop来回切换10次以上即可恢复出厂。

结尾

虽然雷赛的MS1基本现在很少再用于项目中，不过，作为中转的作用，还是蛮好用的。
